1、磁性開關使用說明

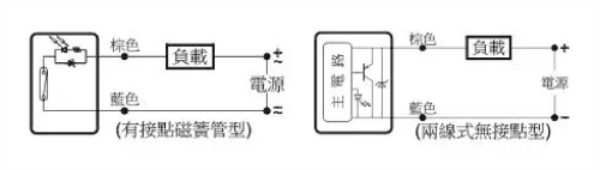

兩線式標準接線:
(1)在使用兩線式的感應開關時,一定要串接負載(Load)后,才可以使用,否則會導致磁性開關燒毀。
(2)在使用(DC) 直流電源時,棕色線要串接負載(Load)后再接正電位(+) ,藍色線接在負電位(-) ,否則指示燈不會亮,但磁性開關仍可正常動作。若是有上述的情形,并不會損壞磁性開關,只要將兩條接線對調,指示燈即可正常指示。

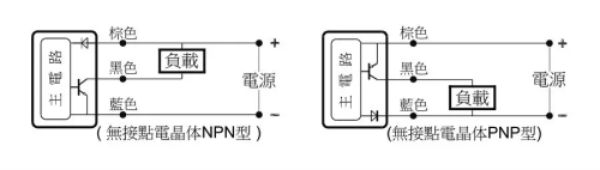

三線式標準接線:
(1)在使用三線式的無接點型式感應開關,一定要使用(DC)直流電源,并請注意接線方式。
(2)棕色線要接在高電位(+),藍色線接在低電位(-),黑色線串接至負載。3.黑色線一定要串接負載(Load)后,才可以使用,黑色線若錯接到電源時,有可能會導致感應開關損壞。
電感性負載保護:

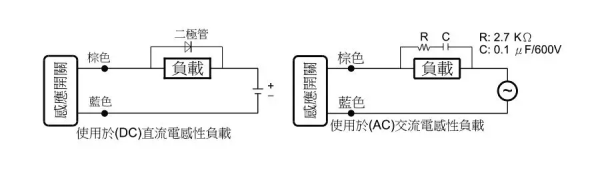

(1)使用負載為電感性負載(如繼電器、電磁閥)時,請在負載端并接保護元件。如此可延長感應開關的壽命。
(2)若接續到(DC) 直流電感性負載時,請并接一個二極管在負載上(注意極性如上左圖),且二極管的反向崩潰電壓須大于電源電壓。
(3)若接續到(AC) 交流電感性負載時,請并接一個R-C 回路在負載上。
(4)或者接上PT系列線中保護器。
電容性負載保護:

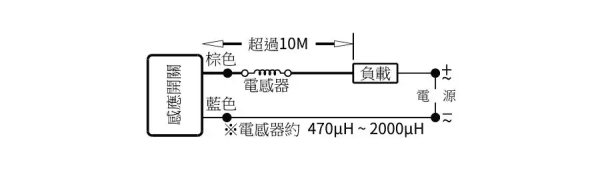

(1)使用負載為電容性負載時,或電線長度超過10M時,請在盡量靠近開關處,串接一個電感(470μH ~ 2000μH)。如此可延長感應開關的壽命。
(2)使用磁感應開關時,應盡量遠離強磁場或外圍有導磁金屬之環境,以避免干擾。
2、接近開關安裝注意事項

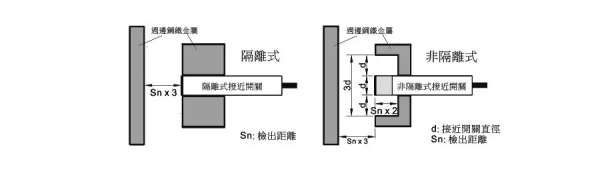

安裝提示:
(1)隔離式接近開關,因檢測面齊平,故可埋設于鋼鐵中,而不受周圍之金屬影響。(左圖)
(2)非隔離式接近開關,檢測面必須與周圍之金屬保持足夠的空間或突出金屬表面,以免受到周圍金屬干擾而產生誤動作。(右圖)

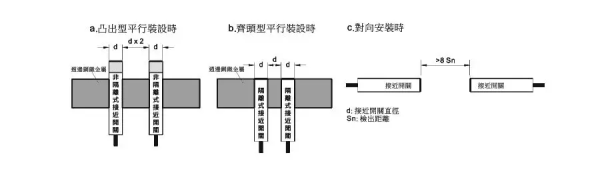

防止相互干擾提示:
兩個以上的接近開關對向,或平行裝設時,請保持足夠的間隔距離避免干擾產生。

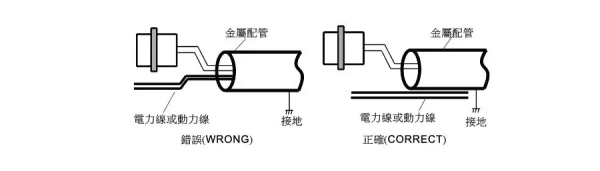

接近開關獨立金屬導管配線提示:
為避免誤動作或干擾發生,裝設量須使用金屬導管獨立配線,避免與馬達或動力線等捆綁在一起。
